Structurele vorm
Werkprincipe
De horizontale spuitkast is uitgerust met twee watergordijnen erin. De eerste is een rechthoekige roestvrijstalen geperforeerde plaat en de tweede is een niet-geperforeerde roestvrijstalen plaat. Water komt binnen vanuit de watertrog boven de watergordijnplaat en vormt een waterfilm die van boven naar beneden stroomt op de roestvrijstalen plaat. Het uitlaatgas komt het uiteinde van de stofcollector binnen en botsen met de neerwaartse stromingswaterfilm op de roestvrijstalen plaat. Het stofbevattende gas wordt onderschept en gevangen door de natte waterfilm, en de stofdeeltjes stromen de waterbak langs de bodem van de stofcollector met het water af. Na botsen met de tweede watergordijnplaat raakt het uitlaatgas het water in het onderste deel van de watergordijnplaat en circuleert. Sommige van de grotere stofdeeltjes vestigen zich direct in de waterplaat. Vervolgens passeert het stofbevattende gas met hoge snelheid door het S-vormige kanaal en roeit een groot aantal waterdruppeltjes op, waardoor het stof volledig contact kan opnemen met de waterdruppeltjes en het stofgehalte in het gas kan verwijderen. Deze methode kan een efficiëntie van stofverwijdering bereiken van meer dan 85% voor deeltjes en stof boven 5μm.
Kenmerken

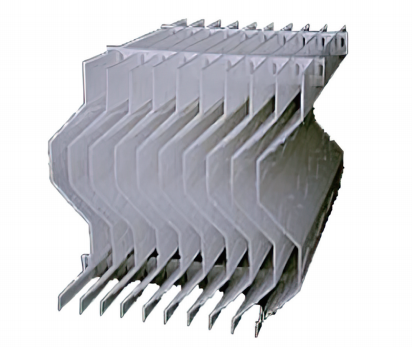

Na het verwijderen van stof, verwijdert de gaswaterscheider bij de uitlaat het vocht in het gas. Het rookgas gaat door het bochtkanaal van de demister en onder de werking van traagheidskracht en zwaartekracht worden de vloeibare druppeltjes in de gasstroom gescheiden. Na het verwijderen van stof stroomt het rookgas op een bepaalde snelheid door de demister en verandert het rookgas snel en continu van richting. Vanwege de centrifugale kracht en traagheid daalt de mist in het rookgas dat botst met de demisterbladen en worden ze verzameld. De mistdruppeltjes worden verzameld om een waterstroom te vormen en vallen op het bodemwaterverzamelingsbak onder de actie van de zwaartekracht, het bereiken van gas-vloeistofscheiding, zodat het rookgas dat door de demister stroomt aan de defog-eisen voldoet en wordt ontslagen.

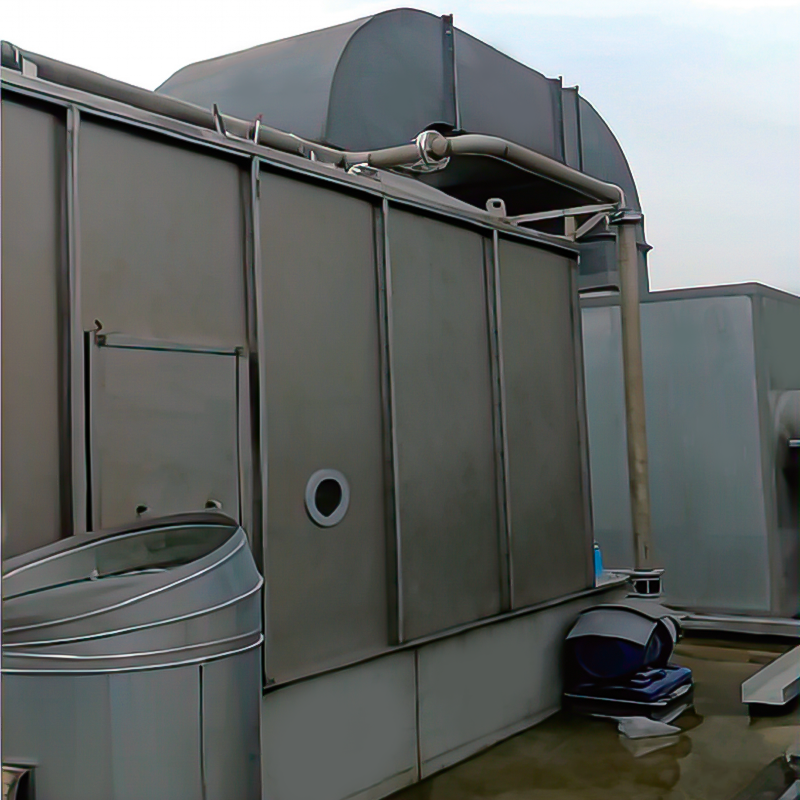

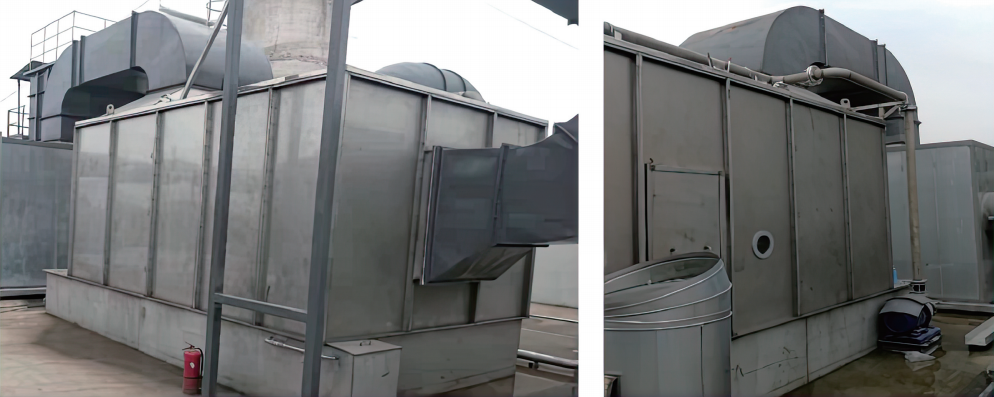

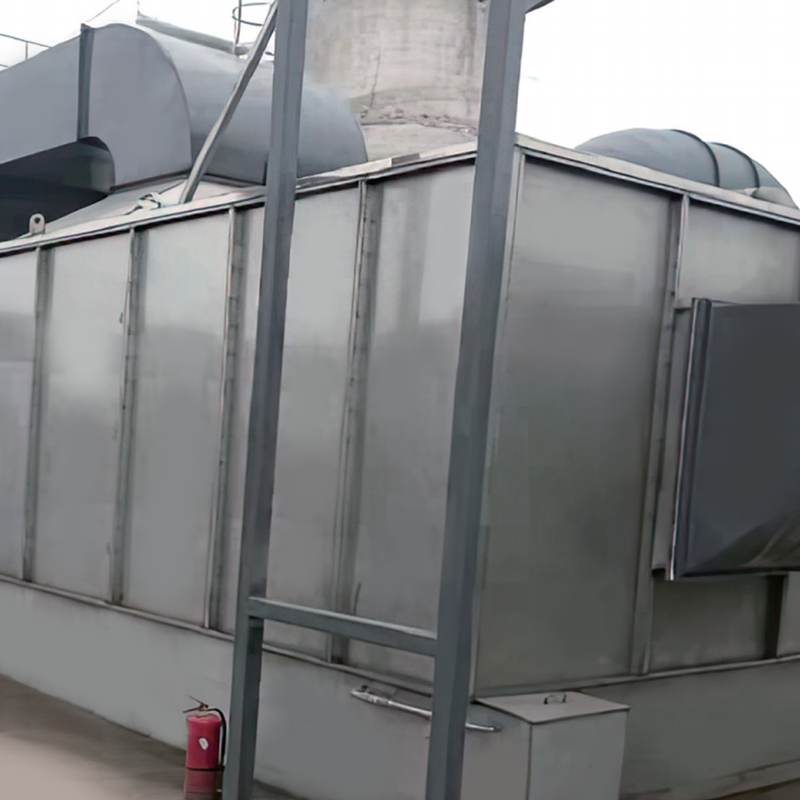

Vergeleken met de verticale spuitstofverwijderingstoren, heeft de horizontale spray (watergordijn) stofverwijderingskast het voordeel van handig onderhoud en verschillende methoden voor stofverwijderingen. Deze stofverwijderingskast hanteert het watergordijn Impuls Vortex Dust -verwijdering en het kastlichaam is gemaakt van roestvrijstalen materiaal, met een roestvrijstalen waterlade. De zijkant van de kast is uitgerust met een onderhoudsdeur, wat handig is voor personeel om binnen te komen en te onderhouden.
Voordelen: eenvoudige lay -out, groot luchtvolume voor zuivering en stofverwijdering, efficiëntie met hoge stofverwijdering en handig onderhoud.
