Toepasselijke industrieën en reikwijdte
Dit systeem is van toepassing op de gecentraliseerde ontlading van (-10 ° C tot 15 ° C) organisch afvalgas in industrieën zoals mechanisch, elektronisch, chemisch, farmaceutisch, lichte industrie, druk-, scheepsbouw en elektrische apparaten. De soorten organische oplosmiddelen die kunnen worden gezuiverd en hersteld, omvatten de volgende enkele of gemengde oplosmiddelen:
-Aromatische koolwaterstoffen: benzeen, tolueen, xyleen, styreen, enz.
-Ketones: aceton, cyclohexanon, methylethylketon, enz.
-ESTers: ethylacetaat, butylacetaat, methylisobutylketon, bananenolie, enz.
-Alcohols: methanol, ethanol, isopropylalcohol, etc.
-Petroleumproducten: vluchtige benzine, diesel, enz.
Technische parameters en prestatiekenmerken
| Model Parameter | WOV-TXW-40-serie | WOV-TXW-60-serie | WOV-TXW-80-serie | Aantekeningen | |
| Volume behandeld uitlaatgas (nm³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| Uitlaatgasconcentratie (mg/m³) | ≤4000 | (-10-15 ° C) | |||
| Dimensie (mm) | 2300x2200x3600 | 3200x2700x4100 | 4200x2800x4700 | | |
| Weerstand (MPA) | 0,3-0,5 | 0,3-0,5 | 0,3-0,5 | | |
| Elektrische stroom (kW) | 11 | 18.5 | 28 | | |
| Inlaatcentrumhoogte (mm) | 735 | 915 | 119.5 | | |
| Waterstroom | Druk (MPA) | 0.1 | 0.1 | 0.1 | |
| Consumptie (m³/h) | 15 | 40 | 60 | | |
| Desorptie stoom | Druk (MPA) | 0.4 | 0.4 | 0.4 | |
| Consumptie (m³/h) | 20-50 | 60-100 | 150-230 | | |
| Gecomprimeerde lucht | Druk (MPA) | 0,4-0,5 | 0,4-0,5 | 0,4-0,5 | |
| Consumptie (m³/h) | 0.3 | 0.36 | 0.45 | | |
| Apparatuurgewicht (kg) | 2800 | 3900 | 5100 | | |
Apparatuurkenmerken en voordelen
1. Het apparaat maakt gebruik van geactiveerde koolstofvezels met een groot specifiek oppervlak (1000 ~ 1500㎡/g) en uniforme microporeuze structuur als het adsorptiemateriaal, dat de voordelen heeft van een hoge zuiveringsefficiëntie en minder vulingshoeveelheid adsorptiematerialen.
2. De adsorptie- en desorptietijd van organische oplosmiddelen zijn kort, de snelheid is snel en de kwaliteit van teruggewonnen oplosmiddelen is goed.
3. Het hele systeem wordt bestuurd door microcomputerprogramma's en kan handmatig of automatisch worden bediend, met eenvoudige werking en hoge betrouwbaarheid.
4. De apparatuur en componenten in het systeem worden geassembleerd in een compacte structuur, die gemakkelijk te installeren is en een klein gebied inneemt.
5. Trillingsreductie, geluidsisolatie, explosiepreventie, over-temperatuur- en overdrukbeschermingsmaatregelen worden voor alle apparatuur en componenten in het systeem toegepast, waardoor veilige werking en geschiktheid voor installatie op verschillende locaties op verschillende locaties, zoals workshopvloeren, vloeren en daken worden gewaarborgd.
6. De luchtdebiet is ontworpen volgens de vereisten van de gebruiker.

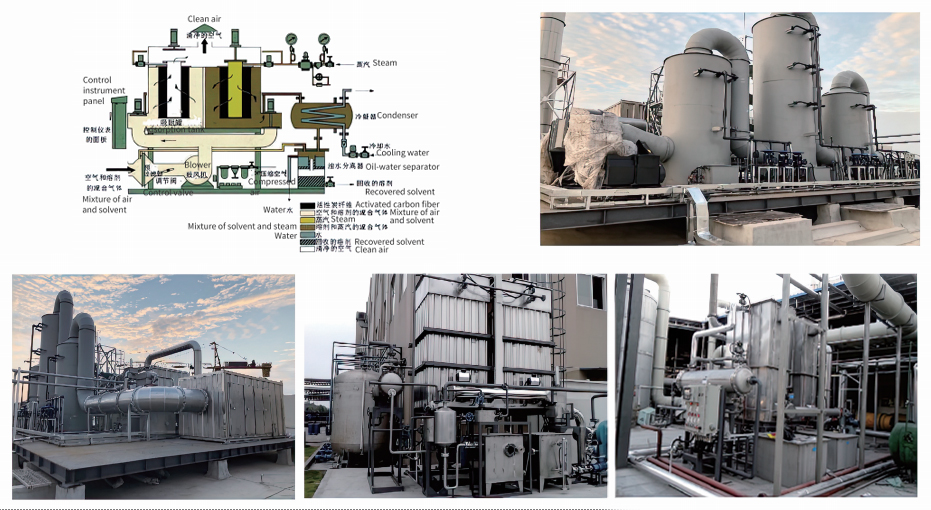

Processtroom en werkingsprincipe
Het werkende principe van dit apparaat is gebaseerd op de adsorptiekracht van microporeuze actieve materialen op oplosmiddelmoleculen of clusters. Wanneer industrieel afvalgas door het adsorptiemedium gaat, worden de organische oplosmiddelen erin "gevangen" en verwijderd, wat resulteert in de zuivering van organisch afvalgas. Volgens de theorie van moleculaire thermische beweging, wanneer thermische energie van buitenaf aan het adsorptiesysteem wordt toegevoegd, verhoogt het de thermische bewegingsergie van geadsorbeerde moleculen of clusters. Wanneer de thermische bewegingskracht voldoende is om de adsorptiekracht te overwinnen, zullen de organische oplosmiddelmoleculen "loskomen" van het adsorptiesysteem en wordt het adsorptiemedium geregenereerd. Dit apparaat heeft twee sets adsorbers gevuld met geactiveerde koolstofvezel vilten, A en B, voor cyclische adsorptie-versterken-desorptie-regeneratieprocessen.
De toestand van organische oplosmiddelen hangt af van de temperatuur en druk van de omgeving. De organische oplosmiddelen die van de adsorber zijn gedissocieerd, bevinden zich in een gasvormige toestand wanneer de druk die ze bij hoge temperatuur ervaren onder of dicht bij de verzadigingsdampdruk is die overeenkomt met de temperatuur. Nadat de temperatuur van de organische oplosmiddelen wordt verlaagd door een condensor (warmtewisselaar), neemt de overeenkomstige verzadigingsdampdruk ook af en zal de druk in het systeem veel hoger zijn dan de organische dampdruk, de organische oplosmiddelen condenseren in een vloeistof. Het oplosmiddel en condensaat gemengde vloeistof stroomt in de separator. De meeste organische oplosmiddelen zijn onoplosbaar of enigszins oplosbaar in water. De organische oplosmiddelen worden teruggewonnen uit de separator door gebruik te maken van het principe van zwaartekrachtscheiding op basis van het verschil in soortelijk gewicht tussen oplosmiddelen en water. Het condensaat wordt ontslagen na explosiebestendige behandeling.
