Werkingsprincipe
De apparatuur maakt gebruik van een combinatie van drie processen: zeolietadsorptie, desorptie in hete luchtstroom en katalytische verbranding om organisch afvalgas te zuiveren. Het maakt gebruik van de kenmerken van moleculaire zeven zoals meerdere microporiën en een enorme oppervlaktespanning om organische oplosmiddelen in afvalgas te adsorberen, waardoor het gezuiverde afvalgas het eerste werkproces kan zijn. Nadat de moleculaire zeefadsorptie is verzadigd, worden de organische oplosmiddelen geadsorbeerd op de moleculaire zeef gedesorbeerd door een hete luchtstroom en naar het katalytische verbrandingsbed gestuurd als het tweede werkproces in een bepaalde concentratieverhouding. Het organische afvalgas met hoge concentratie dat het katalytische verbrandingsbed binnenkomt, wordt verwarmd en ontleedt met behulp van de katalysator en zuurstof in koolstofdioxide en water.
De warmte die wordt vrijgegeven uit deze ontleding wordt teruggewonnen door een zeer efficiënte warmtewisselaar en gebruikt om het organische afvalgas met hoge concentratie te verwarmen die het katalytische verbrandingsbed binnenkomen als het derde werkproces. Na een bepaalde periode van werking vereisen de desorptie- en katalytische ontledingsprocessen geen extra energieverwarming als ze een evenwicht bereiken.

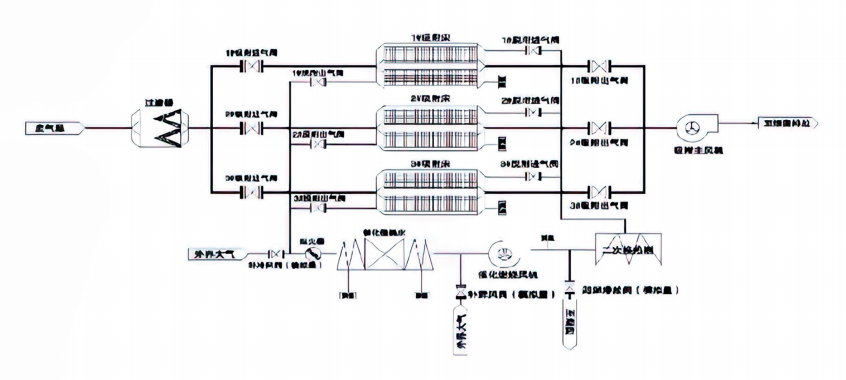

Processtroom
1. Onder arbeidsomstandigheden komt het te behandelen afvalgas eerst in de voorbehandelingsdoos voor het droge filter om deeltjes, zoals stof, uit het afvalgas te verwijderen om te voorkomen dat dit type stof het adsorptiegebied met vast bed binnengaat en een afname van zeoliet-adsorptie-efficiëntie te veroorzaken. G4, F7, F9 en andere materialen worden gebruikt voor stapsgewijze filtratie om stof en viskeuze stoffen te verwijderen op basis van de werkelijke situatie.
2. Het voorbehandelde afvalgas komt het adsorptiegebied met vast bed in, waar VOS in het afvalgas wordt geadsorbeerd en gezuiverd en vervolgens direct ontslagen na het voldoen aan de emissienormen. Nadat het vaste bed verzadiging van VOS heeft bereikt, ondergaat het desorptie. Verse lucht wordt geïntroduceerd door de katalytische verbrandingsventilator en verwarmd in de warmtewisselaar om de desorptietemperatuur te bereiken voordat u het verzadigde vaste bed binnengaat om het verzadigde afvalgas uit de zeoliet te verwijderen om regeneratie te bereiken.
3. Het hoge-concentratieafvalgas gegenereerd tijdens desorptie wordt voorverwarmd en verwarmd door de elektrische verwarming (aardgasverbrandingsmotor) na voorverwarmd en verwarmd door de warmtewisselaar onder de werking van de CO-systeemventilator om de katalysatoractiviteitstemperatuur te bereiken (300 ℃), gaat het katalytische bed in, ondergaat oxidatie en december-reacties en december. De door de reactie gevormde hoge temperatuurgassen worden vervolgens ontslagen na warmte-uitwisseling met de desorptiewarmtewisselaar.
4. De warmte die wordt afgegeven door de oxidatiereactie zal ervoor zorgen dat het gas opwarmt. De hoogtemperatuurgas draagt warmte over naar het lage temperatuurgas door de warmtewisselaar, die wordt gebruikt om het gedesorbeerde gas te verwarmen, waardoor het vereiste energieverbruik tijdens de werking van het systeem wordt verminderd. Als er nog steeds een overschot aan warmte is, kan dit ook worden gebruikt voor het verwarmen van andere delen van de fabriek.
5. Om de naleving van emissienormen te waarborgen, worden de uitlaatgassen, na het ondergaan van adsorptie- en oxidatieprocessen, vrijgegeven door een gecentraliseerde stapel op een hoogte die meestal meer dan 15 meter overschrijdt. Deze hoogte is ook ontworpen om groter te zijn dan de omliggende structuren om een effectieve dispersie van de behandelde emissies te vergemakkelijken.
Systeemconfiguratie
Het zeoliet -adsorptie -concentratie -apparaat met vaste beden bestaat voornamelijk uit een voorbehandelingssysteem voor afvalgas, een zeoliet -adsorptiesysteem met vaste bedconcentratie, een desorptiesysteem, een koel- en droogsysteem, een warmteverwisselingssysteem, een katalytisch verbrandingssysteem, een emissiesysteem, een automatisch elektrisch besturingssysteem en een online monitoringsysteem.
Apparatuurfuncties en voordelen
1. Hoge adsorptie- en desorptie -efficiëntie, sterke selectiviteit.
2. De drukval geproduceerd door het zeoliet -adsorptie van vast bed van VOS is laag, wat het elektriciteitsverbruik aanzienlijk kan verminderen. Het hoge luchtvolume en het lage concentratie VOC-afvalgas worden omgezet in laag luchtvolume en hoog concentratieafvalgas, en de concentratie kan 10-15 keer bereiken, wat resulteert in lagere bedrijfskosten en een langere levensduur.
3. Het algemene systeem neemt modulair ontwerp aan, dat minder ruimte vereist en een continue en onbemande supercontrolemodus biedt, wat resulteert in lage onderhoudskosten.
Toepasselijke voorwaarden
1. Verbetering van niet-conforme actieve houtskoolsystemen.
2. Behandeling van organische materialen met onbekende componenten die geuren veroorzaken.
3. Situaties die een hoge temperatuur regeneratie van stoffen vereisen met hoge kookpunten boven 300 ℃.
